本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电站飞机机组变配动力箱的意义： 1、合理性的分配原则交流电。 2、便于对电路板的启闭实操。 3、有较高的安全卫生防护栏等级划分，能形象化的出现电路系统的导通状况。

项目名称：656KW柴油车并网发直流电冷水机组单机配电箱主要元件明细清单
变开关箱一般构件汇总表
顺序号	名称大全	应用产品规格	行业	需求量	服务商
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站汽轮发电装置操作器	HGM6110	只	1	众智
3	发电站机转数操作器	C2002	只	1	孚创
4	直流变压器供电包块	DC24V	只	1	众智
5	中大型里边继电子元件	HH54P    DC24V	只	2	正泰
6	小型的中部断电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

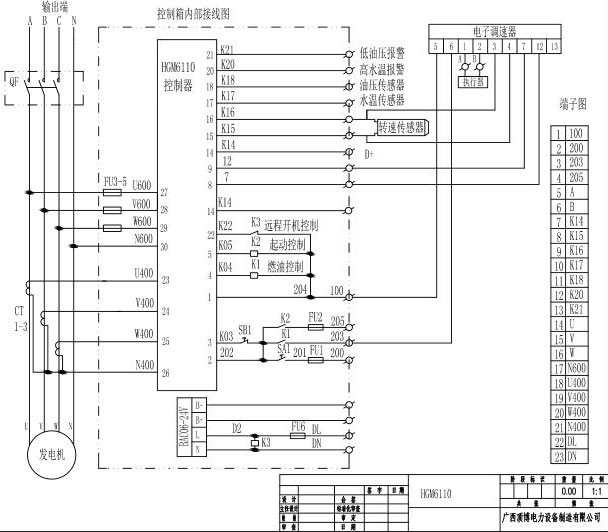

656KW广西顶博发电机组制造单机配电箱元件线路图
